產品信息

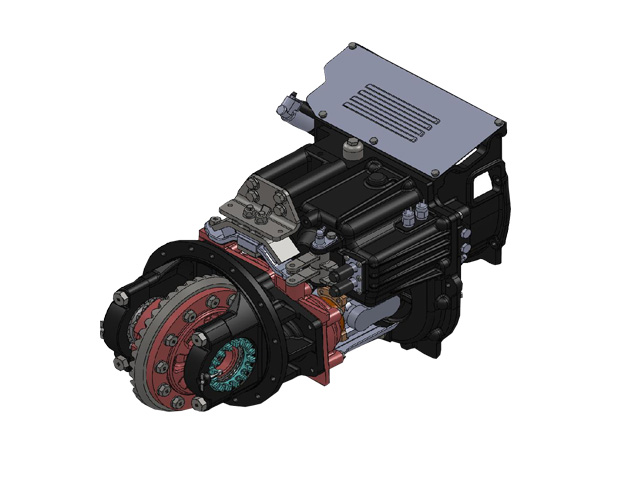

JDSF15、20、30系列
主要特點：
變速箱可使動力裝置中的發動機、變速箱、減速器采取浮置與車體的全浮置式動力布置構造。（采用分體式布局，中間用減震塊聯接，傳動采用萬向聯軸器）實現了車輛的低振動要求，大幅減輕了駕駛疲勞。
采用滑動（慣性鎖環）式同步器，換擋靈活可靠，無沖擊。
產品承載能力強，傳動效率高，整機運行平穩可靠。
采用消失模或腹膜砂工藝鑄造的合金鑄鐵箱體，外觀美觀，有效解決了鑄件內部缺陷及毛坯表面結砂等。
主要技術參數| 變速箱型號\項目 | JDSF15 | JDSF20 | JDSF30 | ||
| 相配發動機功率Kw | 25~33 | 33~44 | |||
| 相配發動機轉速r/min | 2300~2650 | 2250~2650 | |||
| 相配發動機最大輸出力矩N.m | 85~140 | 140~185 | |||
| 傳動比 | 前進Ⅰ（F1） | 32.7838 | 36.7627 | 40.9642 | |
| 前進Ⅱ（F2） | 14.6618 | 16.4413 | 18.3203 | ||
| 后退Ⅰ（R1） | 32.7838 | 36.7627 | 40.9642 | ||
| 后退Ⅱ（R2） | 14.6618 | 16.4413 | 18.3203 | ||
| 同步器型式 | 慣性鎖環式 | ||||
| 換擋型式 | 手動換檔 | ||||
| 輸入軸旋轉方向 | 從輸入端看為順時針方向 | ||||
| （變速箱、減速箱）潤滑油 | GL-5 85W-90 重負荷車輛齒輪油 | ||||
| 工作溫度℃ | 60~80 | ||||
| 最高工作油溫℃ | 120（不超過5分鐘） | ||||
| 外形尺寸/長×寬×高 | 780×545×500 | 785×545×500 | 790×545×500 | ||
